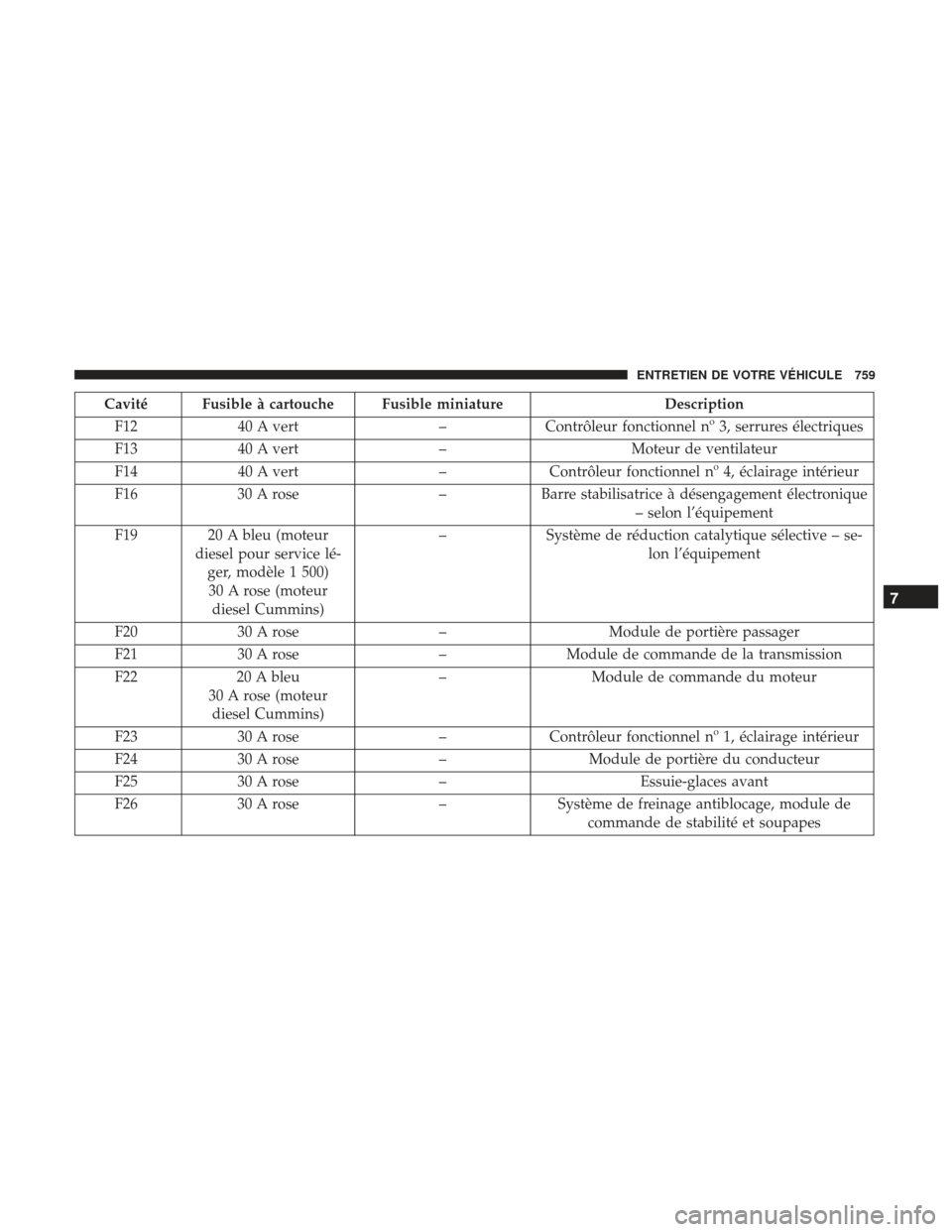

Cavité Fusible à cartouche Fusible miniatureDescription
F12 40 A vert –Contrôleur fonctionnel nº 3, serrures électriques
F13 40 A vert –Moteur de ventilateur
F14 40 A vert –Contrôleur fonctionnel nº 4, éclairage intérieur
F16 30 A rose –Barre stabilisatrice à désengagement électronique
– selon l’équipement
F19 20 A bleu (moteur diesel pour service lé-ger, modèle 1 500)30 A rose (moteur diesel Cummins) –
Système de réduction catalytique sélective – se-
lon l’équipement
F20 30 A rose –Module de portière passager
F21 30 A rose –Module de commande de la transmission
F22 20 A bleu
30 A rose (moteur diesel Cummins) –
Module de commande du moteur
F23 30 A rose –Contrôleur fonctionnel nº 1, éclairage intérieur
F24 30 A rose –Module de portière du conducteur
F25 30 A rose –Essuie-glaces avant
F26 30 A rose –Système de freinage antiblocage, module de
commande de stabilité et soupapes
7
ENTRETIEN DE VOTRE VÉHICULE 759

Cavité Fusible à cartouche Fusible miniatureDescription
F28 20 A bleu –Feux de recul de traction de remorque – selon
l’équipement
F29 20 A bleu –Feux de stationnement de traction de remorque –
selon l’équipement
F30 30 A rose –Prise de traction de remorque
F31 30 A rose (moteur diesel pour service lé-ger, modèle 1 500) –
Commande de chauffage d’urée – selon l’équipe-
ment
F32 – – Fusible de rechange
F33 20 A bleu –Véhicules de service spécial seulement
F34 30 A rose –Module d’interface de système de véhicule nº 2 –
selon l’équipement
F35 30 A rose –Toit ouvrant (selon l’équipement)
F36 30 A rose –Dégivreur de lunette – selon l’équipement
F37 30 A rose –Dispositif de chauffage de carburant de moteur
diesel Cummins nº 2 – selon l’équipement
F38 30 A rose –Onduleur d’alimentation de 115 V c.a. – selon
l’équipement
F39 20 A bleu –Prise de courant – véhicules de service spécial
seulement
F41 –10 A rouge Volet de calandre actif – selon l’équipement
760 ENTRETIEN DE VOTRE VÉHICULE

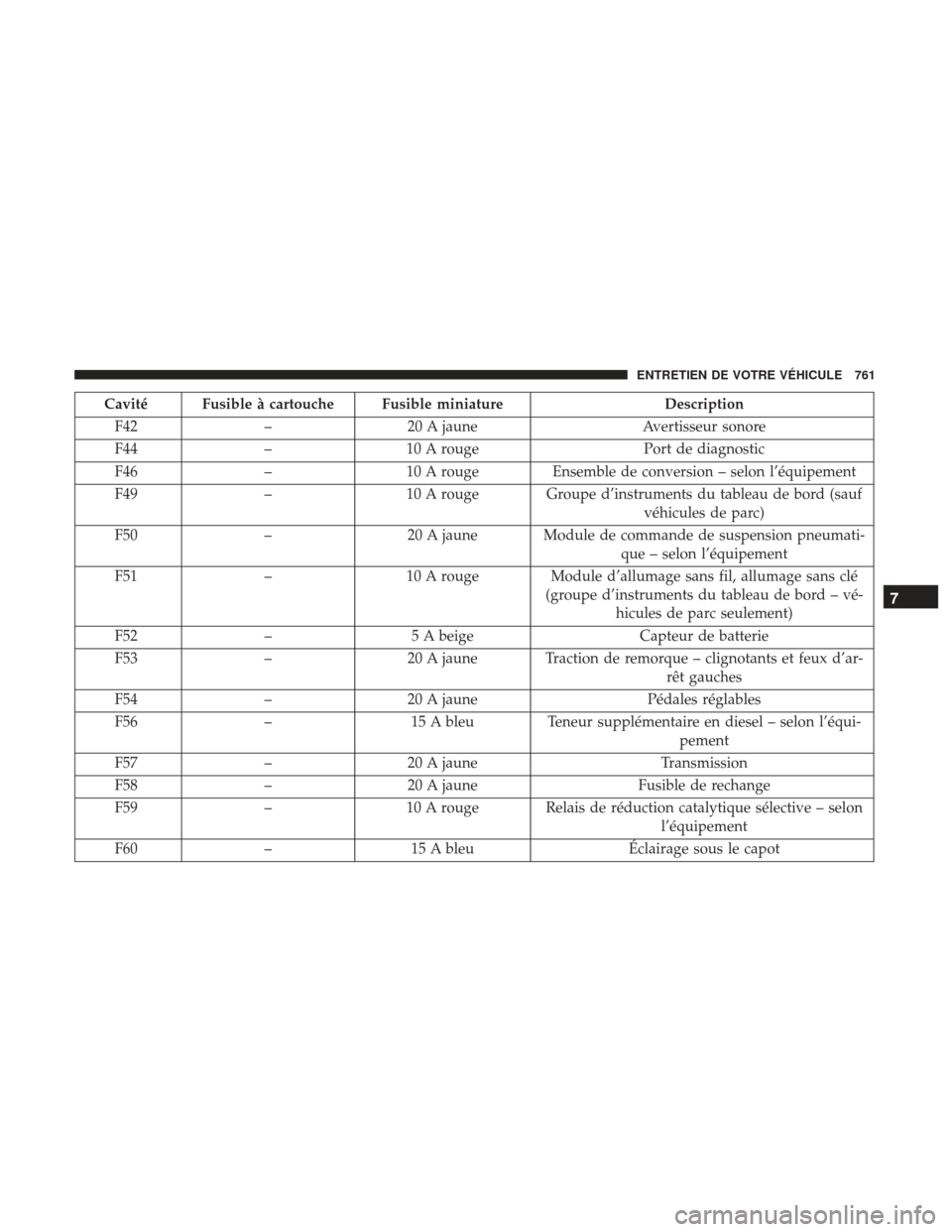

Cavité Fusible à cartouche Fusible miniatureDescription
F42 –20 A jaune Avertisseur sonore
F44 –10 A rouge Port de diagnostic
F46 –10 A rouge Ensemble de conversion – selon l’équipement
F49 –10 A rouge Groupe d’instruments du tableau de bord (sauf
véhicules de parc)
F50 –20 A jaune Module de commande de suspension pneumati-
que – selon l’équipement
F51 –10 A rouge Module d’allumage sans fil, allumage sans clé
(groupe d’instruments du tableau de bord – vé-hicules de parc seulement)
F52 –5 A beige Capteur de batterie
F53 –20 A jaune Traction de remorque – clignotants et feux d’ar-
rêt gauches
F54 –20 A jaune Pédales réglables
F56 –15 A bleu Teneur supplémentaire en diesel – selon l’équi-
pement
F57 –20 A jaune Transmission
F58 –20 A jaune Fusible de rechange
F59 –10 A rouge Relais de réduction catalytique sélective – selon
l’équipement
F60 –15 A bleu Éclairage sous le capot
7
ENTRETIEN DE VOTRE VÉHICULE 761

Cavité Fusible à cartouche Fusible miniatureDescription
F61 –10 A rouge (moteur
diesel pour service lé- ger, modèle 1 500 etmoteur diesel Cum- mins) Capteur de particules – selon l’équipement
F62 –10 A rouge Embrayage de climatisation
F63 –20 A jaune Bobines d’allumage (essence), dispositif de
chauffage d’urée (moteur diesel Cummins)
F64 –25 A transparent Injecteurs de carburant, groupe motopropulseur
F65 – – Fusible de rechange
F66 –10 A rouge Toit ouvrant, commutateurs de glace de passa-
ger, capteur de pluie
F67 –10 A rouge CD, DVD, module mains libres Bluetooth – selon
l’équipement
F69 –15 A bleu Module du système de réduction catalytique sé-
lective de 12 V (moteur diesel Cummins) – selonl’équipement
F70 –30 A vert Moteur de pompe à carburant
F71 –25 A transparent Amplificateur
F72 –10 A rouge Module de commande du groupe motopropul-
seur (PCM) – selon l’équipement
762 ENTRETIEN DE VOTRE VÉHICULE

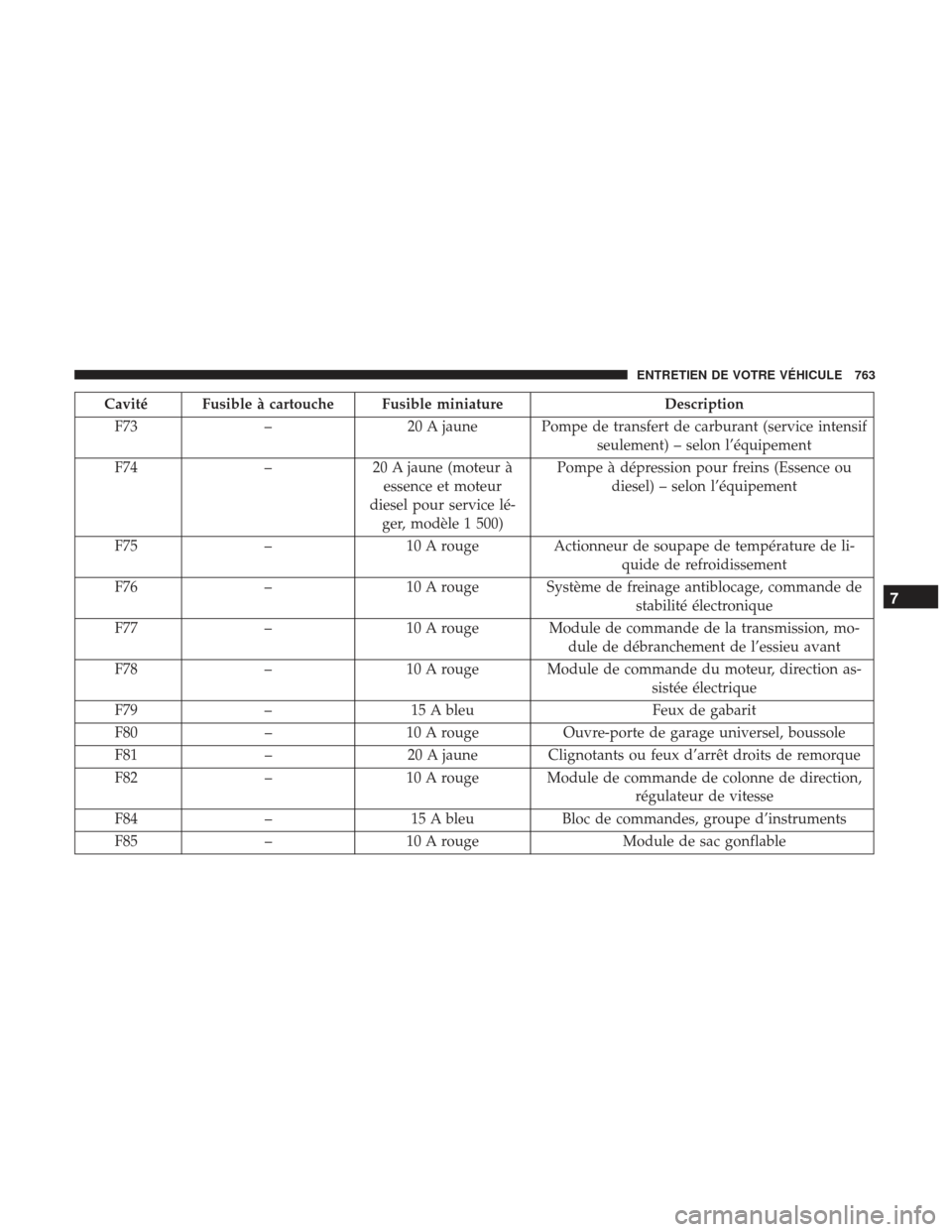

Cavité Fusible à cartouche Fusible miniatureDescription
F73 –20 A jaune Pompe de transfert de carburant (service intensif
seulement) – selon l’équipement
F74 –20 A jaune (moteur à
essence et moteur
diesel pour service lé- ger, modèle 1 500) Pompe à dépression pour freins (Essence ou
diesel) – selon l’équipement
F75 –10 A rouge Actionneur de soupape de température de li-
quide de refroidissement
F76 –10 A rouge Système de freinage antiblocage, commande de
stabilité électronique
F77 –10 A rouge Module de commande de la transmission, mo-
dule de débranchement de l’essieu avant
F78 –10 A rouge Module de commande du moteur, direction as-
sistée électrique
F79 –15 A bleu Feux de gabarit
F80 –10 A rouge Ouvre-porte de garage universel, boussole
F81 –20 A jaune Clignotants ou feux d’arrêt droits de remorque
F82 –10 A rouge Module de commande de colonne de direction,
régulateur de vitesse
F84 –15 A bleu Bloc de commandes, groupe d’instruments
F85 –10 A rouge Module de sac gonflable
7
ENTRETIEN DE VOTRE VÉHICULE 763

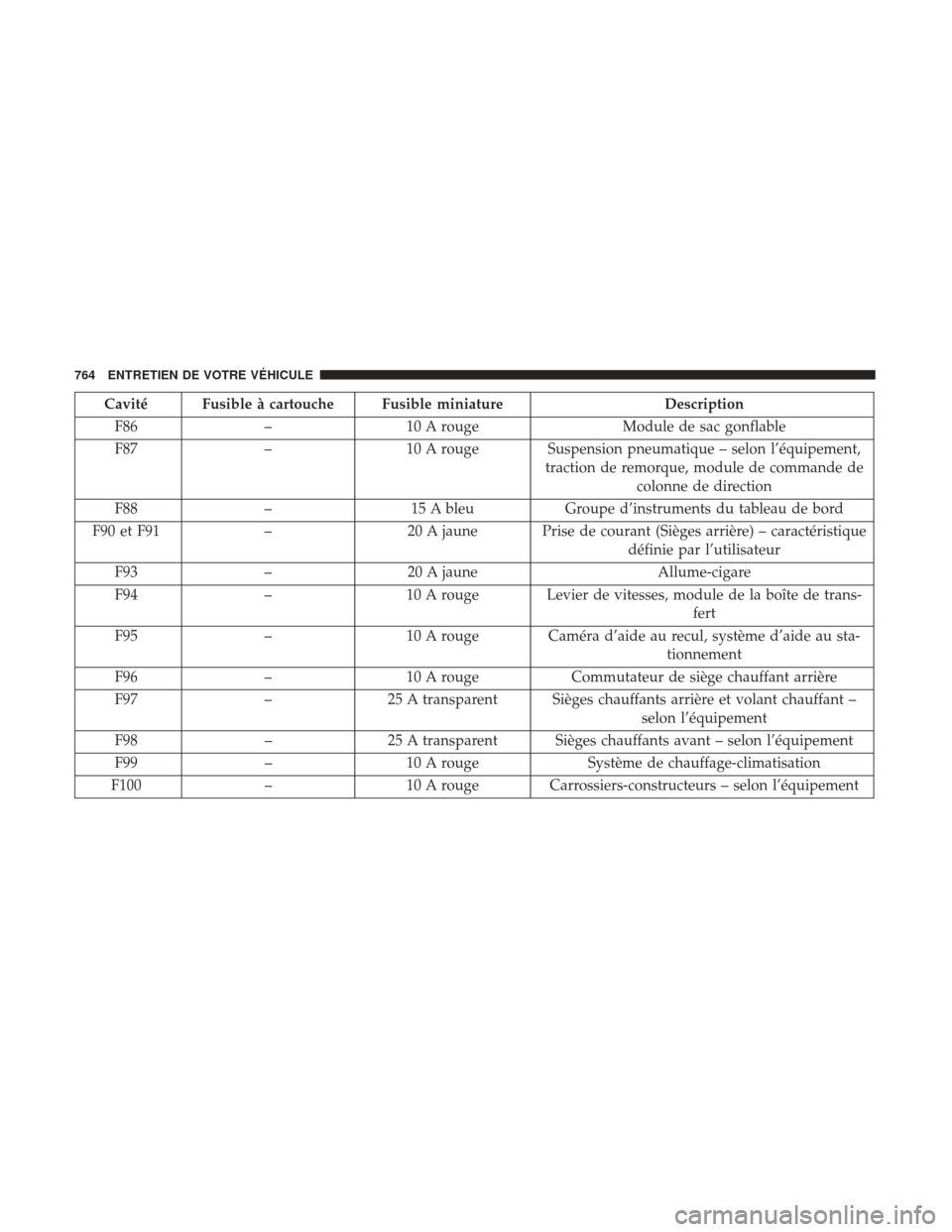

Cavité Fusible à cartouche Fusible miniatureDescription
F86 –10 A rouge Module de sac gonflable
F87 –10 A rouge Suspension pneumatique – selon l’équipement,
traction de remorque, module de commande decolonne de direction
F88 –15 A bleu Groupe d’instruments du tableau de bord
F90 et F91 –20 A jaune Prise de courant (Sièges arrière) – caractéristique
définie par l’utilisateur
F93 –20 A jaune Allume-cigare
F94 –10 A rouge Levier de vitesses, module de la boîte de trans-
fert
F95 –10 A rouge Caméra d’aide au recul, système d’aide au sta-
tionnement
F96 –10 A rouge Commutateur de siège chauffant arrière
F97 –25 A transparent Sièges chauffants arrière et volant chauffant –
selon l’équipement
F98 –25 A transparent Sièges chauffants avant – selon l’équipement
F99 –10 A rouge Système de chauffage-climatisation
F100 –10 A rouge Carrossiers-constructeurs – selon l’équipement
764 ENTRETIEN DE VOTRE VÉHICULE

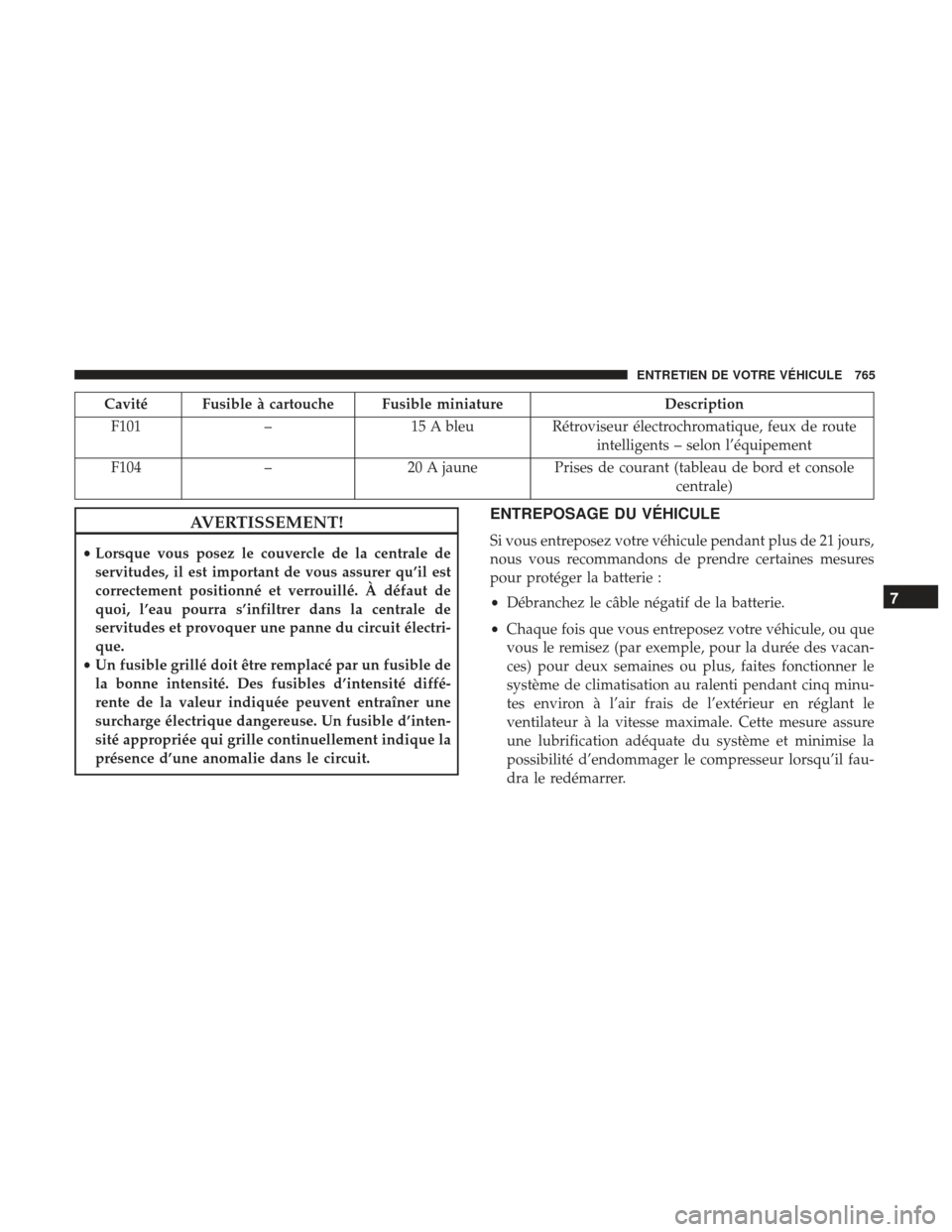

Cavité Fusible à cartouche Fusible miniatureDescription
F101 –15 A bleuRétroviseur électrochromatique, feux de route
intelligents – selon l’équipement
F104 –20 A jaune Prises de courant (tableau de bord et console
centrale)
AVERTISSEMENT!
•Lorsque vous posez le couvercle de la centrale de
servitudes, il est important de vous assurer qu’il est
correctement positionné et verrouillé. À défaut de
quoi, l’eau pourra s’infiltrer dans la centrale de
servitudes et provoquer une panne du circuit électri-
que.
• Un fusible grillé doit être remplacé par un fusible de
la bonne intensité. Des fusibles d’intensité diffé-
rente de la valeur indiquée peuvent entraîner une
surcharge électrique dangereuse. Un fusible d’inten-
sité appropriée qui grille continuellement indique la
présence d’une anomalie dans le circuit.
ENTREPOSAGE DU VÉHICULE
Si vous entreposez votre véhicule pendant plus de 21 jours,
nous vous recommandons de prendre certaines mesures
pour protéger la batterie :
• Débranchez le câble négatif de la batterie.
• Chaque fois que vous entreposez votre véhicule, ou que
vous le remisez (par exemple, pour la durée des vacan-
ces) pour deux semaines ou plus, faites fonctionner le
système de climatisation au ralenti pendant cinq minu-
tes environ à l’air frais de l’extérieur en réglant le
ventilateur à la vitesse maximale. Cette mesure assure
une lubrification adéquate du système et minimise la
possibilité d’endommager le compresseur lorsqu’il fau-
dra le redémarrer.
7
ENTRETIEN DE VOTRE VÉHICULE 765

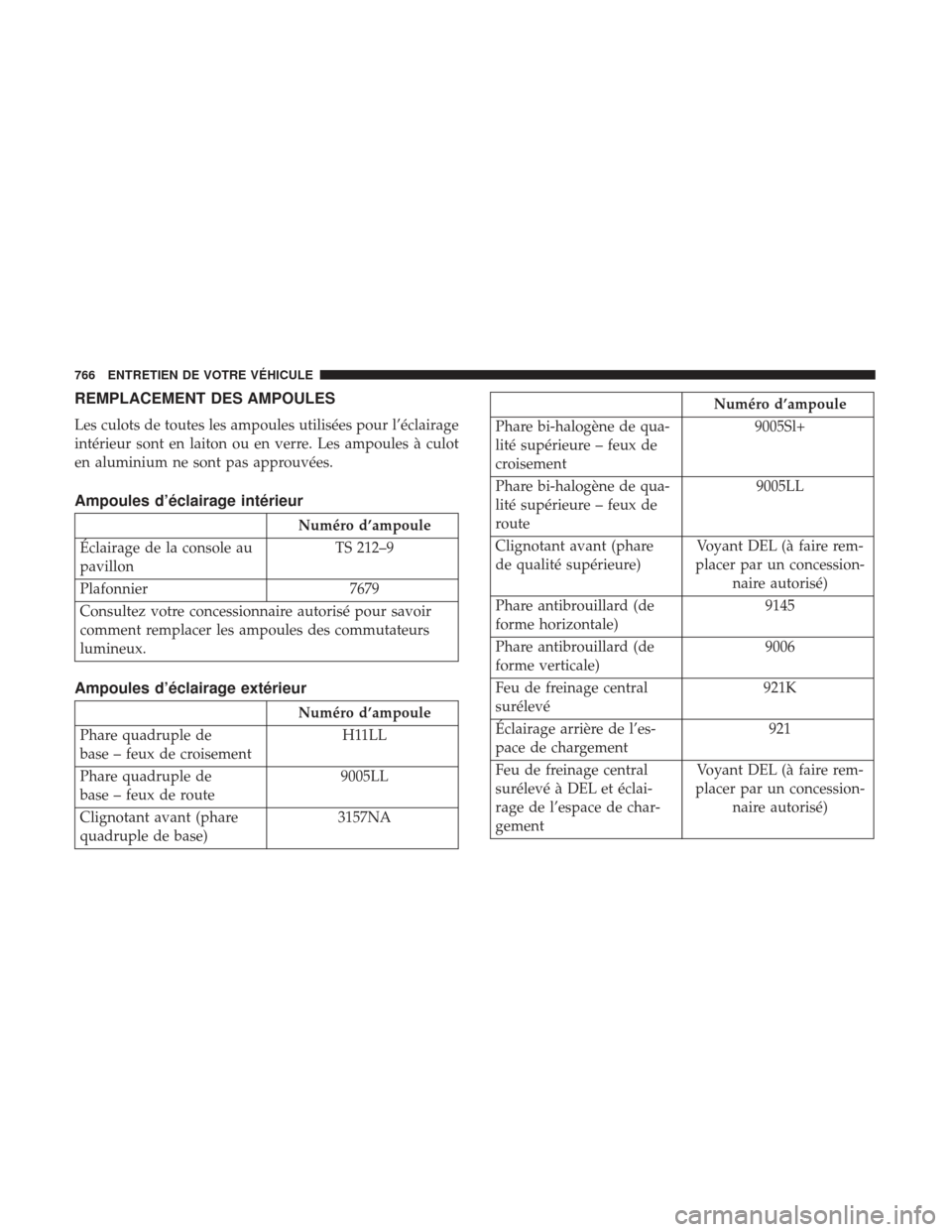

REMPLACEMENT DES AMPOULES
Les culots de toutes les ampoules utilisées pour l’éclairage
intérieur sont en laiton ou en verre. Les ampoules à culot
en aluminium ne sont pas approuvées.
Ampoules d’éclairage intérieur
Numéro d’ampoule
Éclairage de la console au
pavillon TS 212–9
Plafonnier 7679
Consultez votre concessionnaire autorisé pour savoir
comment remplacer les ampoules des commutateurs
lumineux.
Ampoules d’éclairage extérieur
Numéro d’ampoule
Phare quadruple de
base – feux de croisement H11LL
Phare quadruple de
base – feux de route 9005LL
Clignotant avant (phare
quadruple de base) 3157NA
Numéro d’ampoule
Phare bi-halogène de qua-
lité supérieure – feux de
croisement 9005Sl+
Phare bi-halogène de qua-
lité supérieure – feux de
route 9005LL
Clignotant avant (phare
de qualité supérieure) Voyant DEL (à faire rem-
placer par un concession- naire autorisé)
Phare antibrouillard (de
forme horizontale) 9145
Phare antibrouillard (de
forme verticale) 9006
Feu de freinage central
surélevé 921K
Éclairage arrière de l’es-
pace de chargement 921
Feu de freinage central
surélevé à DEL et éclai-
rage de l’espace de char-
gement Voyant DEL (à faire rem-
placer par un concession- naire autorisé)
766 ENTRETIEN DE VOTRE VÉHICULE

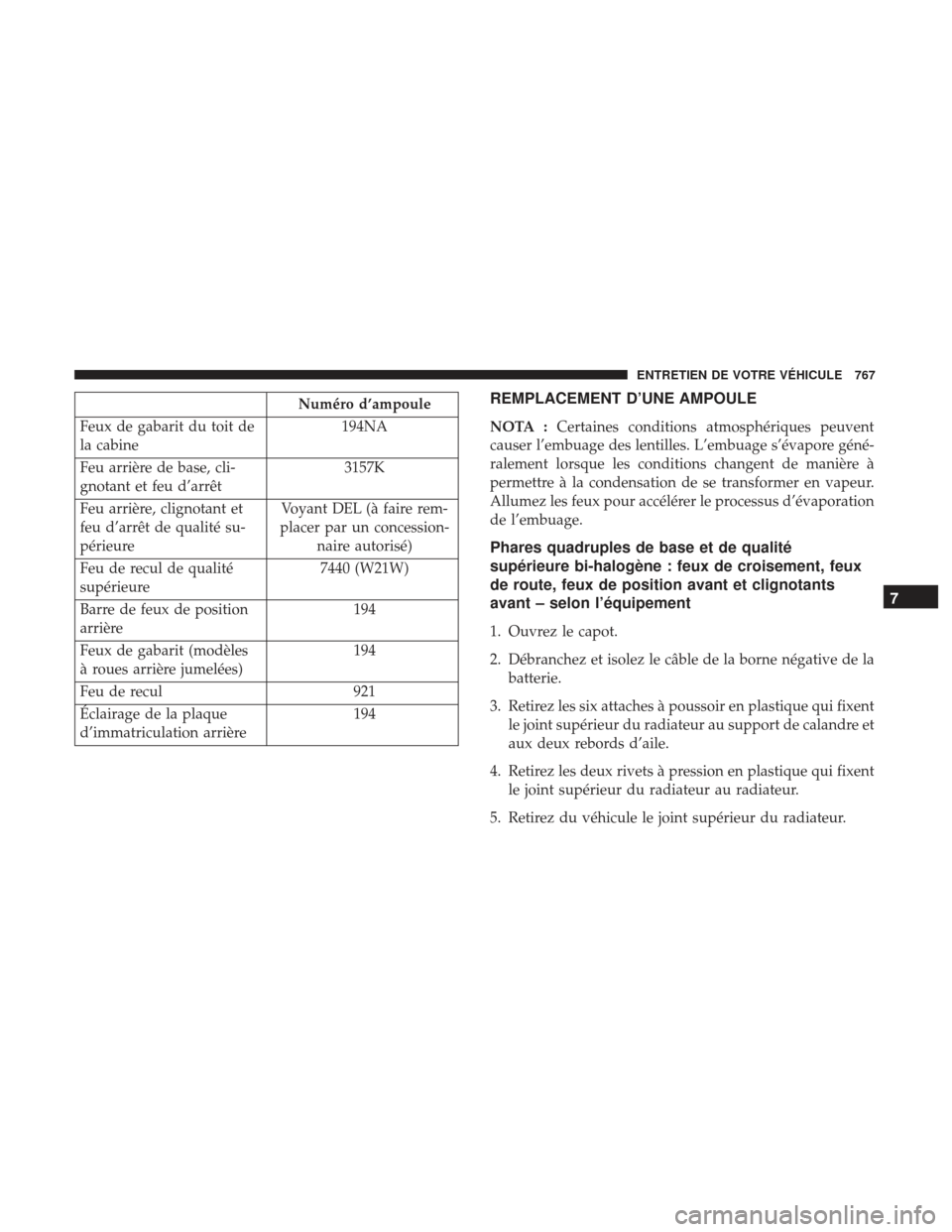

Numéro d’ampoule
Feux de gabarit du toit de
la cabine 194NA
Feu arrière de base, cli-
gnotant et feu d’arrêt 3157K
Feu arrière, clignotant et
feu d’arrêt de qualité su-
périeure Voyant DEL (à faire rem-
placer par un concession- naire autorisé)
Feu de recul de qualité
supérieure 7440 (W21W)
Barre de feux de position
arrière 194
Feux de gabarit (modèles
à roues arrière jumelées) 194
Feu de recul 921
Éclairage de la plaque
d’immatriculation arrière 194REMPLACEMENT D’UNE AMPOULE
NOTA :
Certaines conditions atmosphériques peuvent
causer l’embuage des lentilles. L’embuage s’évapore géné-
ralement lorsque les conditions changent de manière à
permettre à la condensation de se transformer en vapeur.
Allumez les feux pour accélérer le processus d’évaporation
de l’embuage.
Phares quadruples de base et de qualité
supérieure bi-halogène : feux de croisement, feux
de route, feux de position avant et clignotants
avant – selon l’équipement
1. Ouvrez le capot.
2. Débranchez et isolez le câble de la borne négative de la batterie.
3. Retirez les six attaches à poussoir en plastique qui fixent le joint supérieur du radiateur au support de calandre et
aux deux rebords d’aile.
4. Retirez les deux rivets à pression en plastique qui fixent le joint supérieur du radiateur au radiateur.
5. Retirez du véhicule le joint supérieur du radiateur.
7
ENTRETIEN DE VOTRE VÉHICULE 767

6. Retirez les deux vis de fixation du bloc optique duphare.
7. Par le passage de roue avant, devant la roue, retirez la fixation et soulevez le couvercle du trou d’accès à
l’avant de la garniture de passage de roue. Vous pouvez
accéder à l’arrière de l’ampoule par ce trou d’accès.
8. Par le trou d’accès de la garniture de passage de roue, relevez suffisamment le verrou coulissant pour le déga-
ger du support de blocage à l’arrière du boîtier de phare
avant. 9. Retirez le bloc optique du phare. Saisissez le rebord
extérieur du phare et tirez-le fermement vers l’avant
pour dégager le pivot à rotule de la bague en plastique.
10. Débranchez les connecteurs de faisceau de câblage de la douille d’ampoule.
11. Remplacez les ampoules au besoin.
Emplacements des vis de fixation du bloc optique du phare
Verrou coulissant
